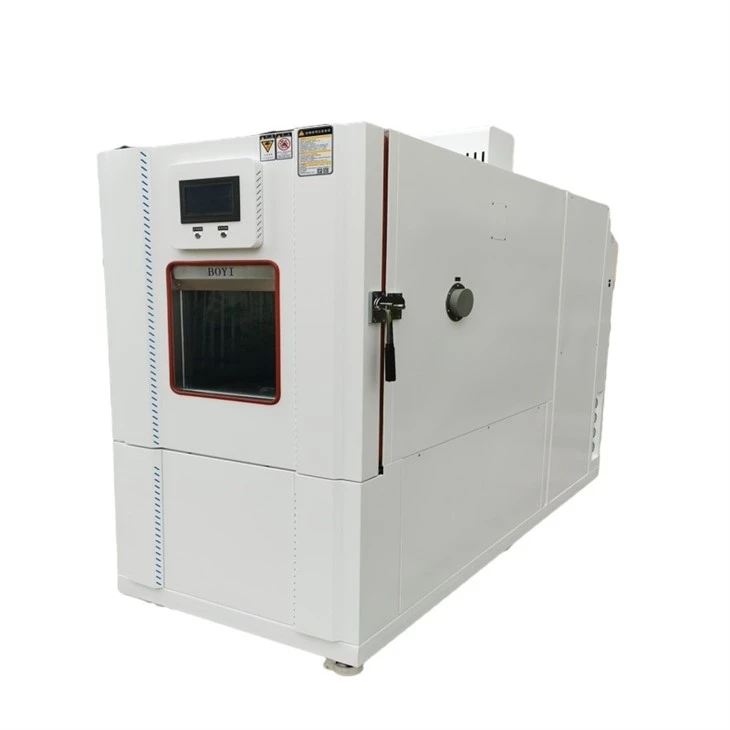

Камера за температурен цикъл

Камера за температурен цикъл‌е устройство за лабораторно изпитване, използвано за симулиране на екстремни условия на промяна на температурата, за да се тества надеждността на продукта. Устройството симулира използването на продукти в различни среди чрез симулиране и контролиране на параметри като температура, влажност и скорост на вятъра в камерата, като помага на фабриките и изследователите да разберат ефективността на продуктите в различни температурни среди, като по този начин оценява производителността и надеждността на продуктите в среди с бързи температурни промени.‌

A. Материал на вътрешната камера на камерата за температурен цикъл: плоча от неръждаема стомана (SUS #304)

B. Материал на външната кутия: плоча от неръждаема стомана чрез обработка с пулверизиране (SUS #304) или боя за студена плоча (по избор)

C. Изолационен материал: твърда полиуретанова пяна и стъклена вата

D. Система за циркулация на въздуха:

(1) 1 90W двигател

(2) Удължен вал от неръждаема стомана

(3) Многокрил вентилатор (SIRCCO FAN)

E. Врата на кутията: врата от една част, единичен прозорец, ляво отваряне, дръжка от дясната страна

(1) Прозорец 260*340*40 мм 3 слоя вакуумен слой

(2) Плоска вградена дръжка

(3) Бутон за връщане назад: SUS #304

Система за замразяване:

A. Компресор на камерата за температурен цикъл: Напълно затворен компресор, внесен от Франция

Б. Хладилен агент: екологично чист хладилен агент R404A

C. Кондензатор: Оребрен двигател с охлаждане

D. Изпарител: многостепенно автоматично регулиране на товароносимост тип ребра

E. Други аксесоари: десикант, прозорец за потока на хладилния агент, разширителен вентил

F. Разширителна система: хладилна система за контрол на капацитета

Система за управление:

Оригинален, внесен от Южна Корея, LCD 7--инчов корейски 880 дисплей LCD сензорен панел, входни данни за диалог на екрана,

Техническа схема на камера за температурен цикъл

Температурата и влажността могат да се програмират едновременно, показване на крива, зададена стойност/крива на стойност на дисплея. Различни аларми могат да се показват отделно, възникват повреди

Когато повредата се покаже на екрана, повредата може да бъде отстранена и неправилната работа може да бъде отстранена. Множество групи функции за PID управление, прецизни функции за наблюдение и показани на екрана под формата на данни.

1. Спецификации на контролера:

а. Точност: температура ±0.1 градус, влажност ±1%RH

b. Разделителна способност: температура ±0.1, влажност 1%RH

c. Температурен наклон: 0.1~9.9 може да се зададе

d. С горна и долна граница на готовност и функция за аларма

д. Избор на входен сигнал за температура и влажност PT 100Ω×2 (сух термометър и мокър термометър)

f. Изход за преобразуване на температура и влажност: 4~20MA

ж. 6 групи настройки на PID контролни параметри, PID автоматично изчисляване, автоматична корекция на сух и мокър термометър.

2. Функция на дисплея на екрана:

а. Сензорно въвеждане, показване на опции директно на екрана

b. Директен дисплей на настройките на температурата и влажността (SV) и действителните (PV) стойности (на английски език)

c. Може да показва номера на текущата програма, номера на сегмента, оставащото време и времената на цикъла

d. Функция за кумулативно време на работа

д. Стойността на настройката на програмата за температура и влажност се показва в графична крива с функция за изпълнение на кривата на програмата за показване в реално време

f. С отделен екран за редактиране на програми, директно въвеждане на температура, влажност и време;

3. Капацитет на програмата и контролна функция:

а. Налични програмни групи: до 100 групи

b. Използваем капацитет на паметта: общо 5000 СЕГМЕНТА

c. Командите могат да се изпълняват многократно: всяка команда може да бъде до 9999 пъти

d. Производството на програмата приема стил на диалог с редактиране, изчистване и други функции

д. Настройка на времето за СЕГМЕНТИ 0~530 часа 59 мин

f. При изключена програмна памет, тя автоматично ще стартира и ще продължи да изпълнява програмата след възстановяване на захранването

ж. Показване в реално време на кривата на графиката по време на изпълнение на програмата

ч. С функция за настройка на дата и час

i. Функция за заключване на клавиш и екран (LOCK).

Стандартна конфигурация:

A. Захранващ кабел 4.0 mm²*3 жила

Б. Един 232 терминал за износ

C. Неръждаема стомана SUS #304 квадратна щанцована стоманена плоча

D. 8 катарами от неръждаема стомана с регулируемо разстояние

E. Една 11W енергоспестяваща лампа за осветление на прозореца

F. Един тестов отвор ψ50 mm от лявата страна на тялото и един капак на отвора от неръждаема стомана.

G. 1 парче нетъкан текстил за стандартен тест

H. Един комплект ръководство с инструкции за контролера, един комплект ръководство за работа

Околностите:

(1). Допустимият работен температурен диапазон е 0~35 градуса

(2). Диапазон на гаранция за производителност: 5~35 градуса

(3). Относителна влажност: не повече от 85%

(4). Атмосферно налягане: 86~106Kpa

(5). Няма силни вибрации наоколо

(6). Без пряка слънчева светлина или други източници на топлина

(7). Естествен дренаж: Дренажната тръба не трябва да е повдигната в средата и подът на къщата не трябва да е много наклонен.

Temp Cycle Chamber има много модели и поддръжка за персонализиране:
